共聚焦显微镜在OLED面板行业的应用

OLED即有机发光二极管，凭借自发光、高对比度、柔性可弯曲等优势，已成为显示领域的核心技术方向。其生产过程涉及多道精密工序，从衬底处理、有机膜蒸镀、封装测试再到微透镜阵列检测，任何微小缺陷都可能导致显示异常。

在OLED面板衬底处理阶段，共聚焦显微镜主要用于检测玻璃或柔性塑料衬底的表面缺陷。衬底表面的划痕、凹陷、颗粒杂质等缺陷会直接影响后续有机膜层的成膜质量，甚至导致像素点失效。通过共聚焦显微镜的高倍成像与表面轮廓测量功能，可精准识别微小划痕，并量化缺陷的深度与宽度，为衬底清洗工艺的参数优化提供数据依据。

有机发光层的膜厚均匀性与微观结构是决定OLED面板发光性能的核心因素。共聚焦显微镜通过光学切片技术，可对多层有机膜（空穴传输层、发光层、电子传输层）进行逐层成像，精准测量各层膜厚。针对蒸镀工艺中可能出现的膜层团聚、针孔等缺陷，其三维成像功能可清晰呈现缺陷的空间分布形态，帮助工程师分析蒸镀温度、速率等参数对膜层质量的影响。在柔性OLED研发中，该技术还可用于检测弯折过程中有机膜层的微观结构变化，为优化柔性封装材料提供参考。

在OLED面板的像素结构检测与修复环节，共聚焦显微镜能保障显示性能与可靠性。其高分辨率成像可清晰显示像素定义层（PDL）的开口精度、电极线路的形貌及接触状态，及时发现像素开口堵塞、电极断线等缺陷。通过与图像分析算法结合，还可实现缺陷的自动识别与分类，提升检测效率。在封装测试阶段，共聚焦显微镜可检测封装层的密封性，通过观察水分子渗透痕迹或封装胶层的微观裂纹，提前预警面板的使用寿命风险。

在OLED面板制造中，微透镜阵列（MLA）是一类重要的微光学结构，通过精确设计其单元形状、焦距、排布方式及占空比等参数，MLA能够对入射光束进行有效的扩散、整形、匀光与聚焦，进而实现光场调控、提升出光效率等特定功能。

微透镜的排列方式多样，常根据基底形态与目标占空比进行优化选择。利用共聚焦显微镜可以有效对微透镜阵列的深度、排布、占空比进行检测，有助于提高产品质量的把控。

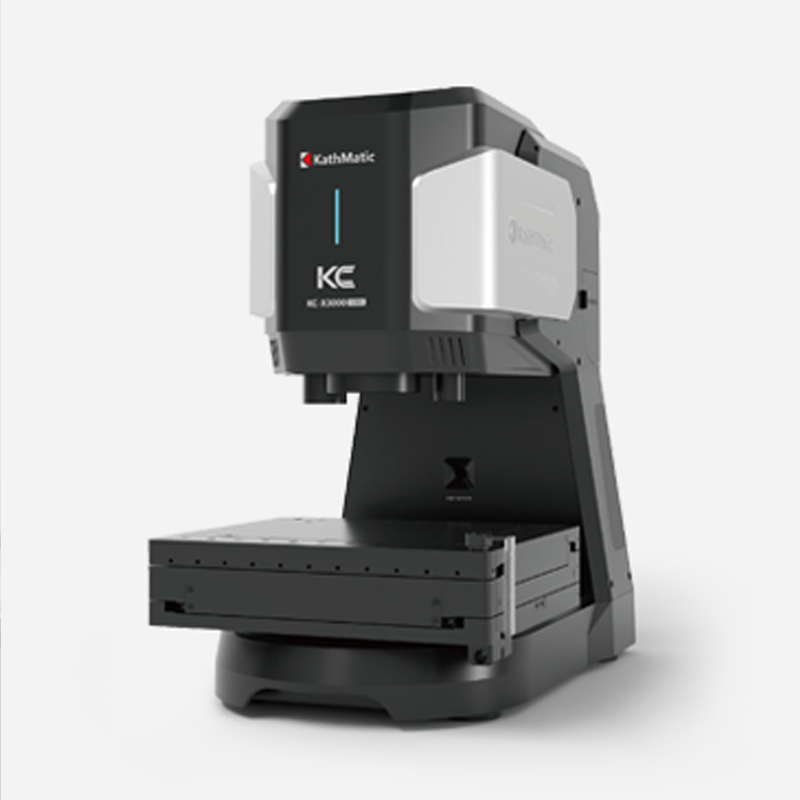

凯视迈（KathMatic）是国产优质品牌，推出的KC系列多功能精密测量显微镜，可非接触、高精度地获取样品表面的微观形貌，生成基于高度的彩色三维点云，全程以数据图形化的方式进行显示、处理、测量、分析。

KC系列三合一精测显微镜现已广泛应用于各行各业的新型材料研究、精密工程技术等基石研究领域。相比于同类产品，其主要特点在于：

1、更宽的成像范围：可测量的样品平面尺寸覆盖微米级~米级，无需为调整成像范围而频繁更换镜头倍率或采用图像拼接。

2、更快的测试速度：已从底层优化测试流程，新一代高效测试仅需两步⸺样品放置与视觉选区，KC自动完成后续测试。

3、更优异的分析功能：三维显示、数据优化、尺寸测量、统计分析、源数据导出微观形貌分析功能迎来大幅提升。

4、更稳定的测试表现：即便样品颜色、材质、反射率、表面斜率及环境温度存在明显差异，也可保证重复测试的稳定性。
