凯视迈 KC 精测系列：晶圆缺陷检测高效解决方案

在半导体产业快速发展的当下，芯片制造工艺不断升级，晶圆作为芯片的核心载体，其表面质量直接决定了芯片的性能、可靠性与使用寿命。晶圆从单晶棒切割、表面抛光，到光刻、刻蚀、薄膜沉积等关键工艺环节，极易产生各类表面缺陷，而缺陷检测作为把控晶圆品质的核心工序，其效率与精度直接影响企业生产良率与成本控制。传统人工检测依赖肉眼观察，不仅效率低下，还易因人员疲劳、主观判断差异出现漏检、误判问题；普通光学显微镜受限于技术原理，精度不足，无法满足亚微米级缺陷的检测需求，难以适配规模化、高精度的半导体生产要求。凯视迈 KC 精测系列显微镜，凭借先进的核心技术与定制化设计，打造出针对性的晶圆缺陷检测解决方案，精准破解行业检测痛点，为半导体生产提质增效提供有力支撑。

一、核心检测

晶圆在生产全流程中，受工艺参数波动、设备精度、环境洁净度等因素影响，易产生各类缺陷，主要包括崩边、缺角等宏观缺陷，以及颗粒污染、细微划痕、孔洞、台阶异常等微观缺陷。这些缺陷看似微小，却会对芯片性能造成致命影响：颗粒污染可能遮挡光刻光线，导致集成电路线宽偏差，引发短路或断路；细微划痕会破坏晶圆表面晶格结构，影响器件电学性能；孔洞、台阶异常则会影响薄膜沉积与电路连通性，降低芯片可靠性。传统检测方式要么效率低下，无法适配批量生产需求；要么精度不足，难以识别隐蔽性强的微观缺陷，无法兼顾检测效率与精度，难以满足半导体工业化批量检测的严苛要求，成为制约行业生产效率提升的重要瓶颈。

二、凯视迈 KC 精测系列显微镜解决方案

（一）设备核心优势

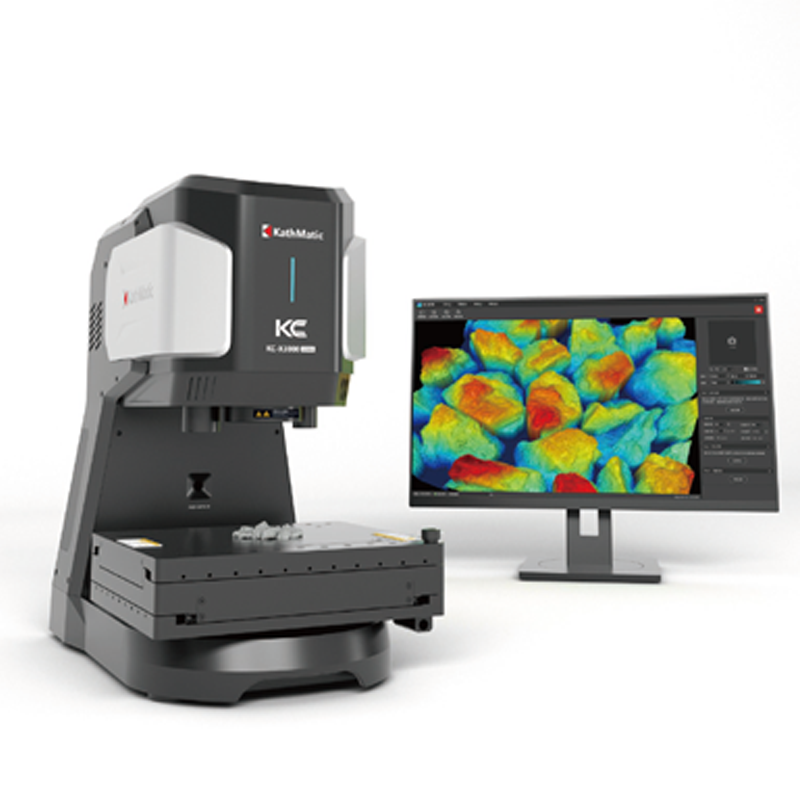

凯视迈 KC 精测系列显微镜依托光谱共焦核心技术，突破传统光学显微镜的精度局限，实现非接触式无损检测，可高效捕捉晶圆表面亚微米级缺陷，精准识别颗粒污染、细微划痕、孔洞等各类微观异常。设备搭载高精度精密位移台，支持大范围高精度图像拼接，能够快速完成整片晶圆的全面缺陷筛查，避免局部漏检；同时具备精准定位与尺寸测算功能，可清晰呈现缺陷的具体位置、形态特征及尺寸参数，为后续缺陷分析与工艺优化提供详实数据。此外，设备采用工业级设计，具备较强的抗干扰能力，操作界面简洁直观，无需复杂的专业操作技能即可上手，检测稳定性强，能够适配半导体生产车间严苛的工业环境，满足长时间、高频率的批量检测需求。

（二）核心应用场景

该设备可全面覆盖晶圆生产全流程的检测需求，实现从源头到成品的全环节品质把控。在来料检测环节，可对购入的晶圆基材进行全面初检，快速排查划痕、凹坑、颗粒污染等基材缺陷，从源头剔除不合格晶圆，避免后续工艺浪费；在制程检测环节，可适配光刻、蚀刻、薄膜沉积等关键工序，精准观测光刻胶均匀性、沟槽深度、薄膜厚度等关键工艺指标，及时发现工艺异常，助力生产人员快速调整参数；在成品检测环节，可对晶圆凸块、电路图案等进行精准检测，确保成品晶圆符合后续芯片制造的严苛标准，多方位保障晶圆生产质量。

三、方案应用价值

凯视迈 KC 精测系列显微镜的应用，有效解决了传统检测方式效率低、精度不足、漏检误判率高的行业痛点，为半导体企业带来显著的应用价值。一方面，设备能够快速精准识别各类缺陷，大幅降低漏检、误判风险，减少不合格晶圆流入后续工序，降低生产损耗与成本；另一方面，通过精准的缺陷检测数据，企业可追溯缺陷成因，针对性优化生产工艺参数，从根源上减少缺陷产生，提升生产良率。同时，设备可替代人工抽检，减少人工投入，降低人力成本与人为误差，提升检测效率与一致性。此外，其稳定的检测性能与适配工业环境的设计，能够满足规模化生产需求，助力企业提升生产效率与核心竞争力，为半导体产业高质量发展提供坚实保障。
