镀膜表面粗糙度如何精准控制

镀膜后表面粗糙度 Ra 偏大、微颗粒明显、镜面变雾，是光学和装饰镀膜高频不良。粗糙度控制不是单点调参数，是基材→清洗→设备→工艺→膜系→后处理全链路管控。

一、先搞懂：镀膜粗糙度变大的根源

基片本身基底粗糙度高，膜层只是放大原有凹凸

表面微粉尘、油污、残留颗粒，成膜后长成微观凸起

沉积速率过快，膜层晶粒粗大、岛状生长，表面变粗糙

本底真空差、水汽杂质多，膜层疏松、晶粒畸变

离子轰击过强 / 过弱，要么刻蚀起麻，要么膜层不致密

靶材 / 蒸镀料纯度不够、有杂质飞溅，形成微颗粒

多层膜应力叠加，表面微观起伏拉大

腔体粉尘掉落在基片表面，埋入膜层形成凸点

二、第一层控制：基片基底粗糙度（源头定上限）

光学镀膜基片基底 Ra 必须先控住：

来料严格抽检，避免本身打磨纹、抛光橘皮、微观波纹

软质树脂片更容易受热流变，基底本身粗糙度就偏高，要匹配低温工艺

逻辑：基底粗，再怎么镀也做不出低粗糙度，源头卡死最关键。

三、第二层控制：清洗与无尘环境（杜绝颗粒诱因）

优先超声波清洗，去掉微米级粉尘、抛光粉残留、油污

超长件用擦片机只能做表面浮尘，微观残留颗粒还是比超声多，粗糙度更容易拉高

装片、等待区必须千级 / 百级无尘，避免空气中浮尘落片

工装托盘、夹具定期超声波清洗，杜绝镀膜粉尘二次掉落

禁止裸手接触基片，汗液油脂会形成微观晶核，让膜层长粗晶粒

四、第三层控制：真空环境与本底真空

必须烘炉除气，减少腔壁、工装吸附水汽

本底真空抽到位，残余水汽、碳氢杂质越少，膜层越致密细腻

真空泵定期维护，防止返油、油雾污染，油分子会造成微观雾度 + 粗糙度上升

工作气体 Ar/O₂选用高纯度，管路加装过滤、干燥，杜绝杂质带入

五、第四层控制：工艺参数直接调粗糙度

1. 沉积速率

速率越快，晶粒越大，粗糙度越高

要低粗糙度：适当降速率，让膜层逐层平缓生长，抑制岛状团聚

2. 基片温度

温度偏高：晶粒易长大、表面变粗

温度过低：膜层疏松、孔隙多，Ra 也变大

每种材料有适宜温度窗口，稳住温度就能稳住粗糙度

3. 离子清洗 / 离子辅助 IAD

离子能量太低：膜层疏松、孔隙大，粗糙度差

离子能量过高：过度轰击刻蚀基片 / 膜层，打出微观麻点、晶粒凸起

适配方案：适中离子能量 + 适度流量，压实膜层、细化晶粒，降低 Ra

4. 工作气压

气压偏高：等离子体发散，膜层疏松、颗粒感强

气压偏低：粒子能量太高，轰击粗糙化

锁定材料专属气压工艺窗口，不要随意乱调

5. 功率爬坡

功率瞬间拉满，蒸镀 / 溅射粒子通量暴增，晶粒瞬间团聚变粗；缓慢爬坡起弧、升功率，利于生长细腻平整膜层。

六、第五层控制：靶材 / 蒸镀物料与设备状态

靶材、膜料纯度要够，杂质多会产生飞溅微粒，埋入膜层形成凸点

磁控靶表面结垢、中毒、粗糙，溅射粒子不均匀，直接复刻到膜面

电子枪蒸镀避免喷料、飞溅，坩埚老化开裂容易喷微粒

腔体内护罩、挡板积厚镀膜粉尘，定期全部清理，防止掉尘落片

七、第六层：事后补救与稳定量产

镀膜后退火低温烘烤，释放膜层内应力，微观结构重整，轻微降低粗糙度

严控每炉真空、温度、速率、离子参数固化，不随意改参数

定期用粗糙度仪 / 椭偏 / 显微镜抽检，建立工艺曲线，偏离立刻排查

八、总结

想要镀膜粗糙度低、镜面细腻：基底先达标 + 超声清洗除颗粒 + 本底真空水汽控死 + 降速率、适中温区、合理离子辅助 + 腔体洁净无粉尘 + 膜层应力匹配。

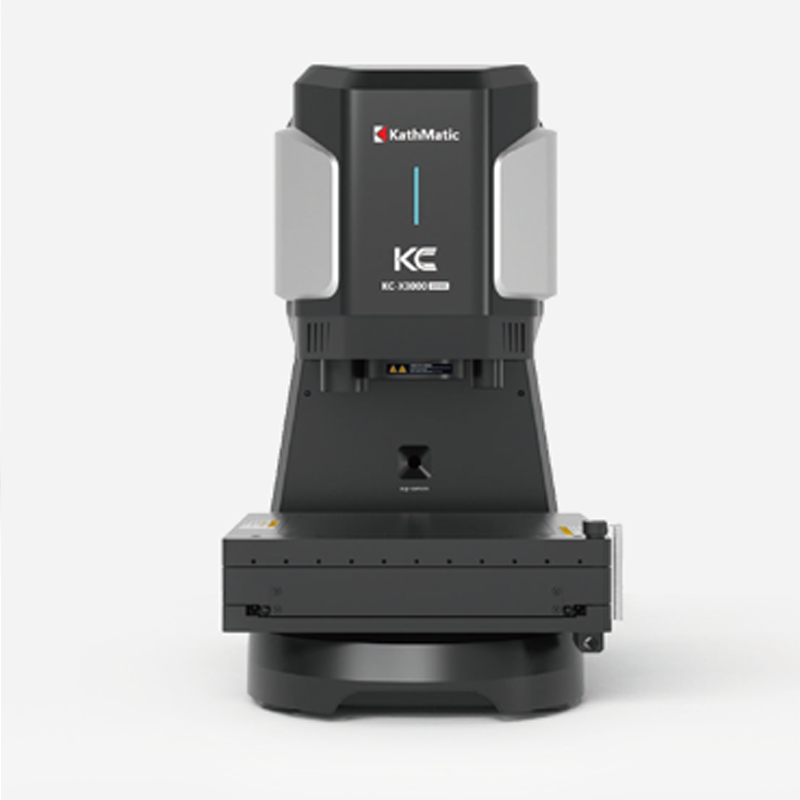

凯视迈（KathMatic）是国产优质品牌，推出的KC系列多功能精密测量显微镜，可非接触、高精度地获取样品表面的微观形貌，生成基于高度的彩色三维点云，全程以数据图形化的方式进行显示、处理、测量、分析。
